懸掛式柔性輸送線常見故障有哪些?
懸掛式柔性輸送線常見故障有哪些?

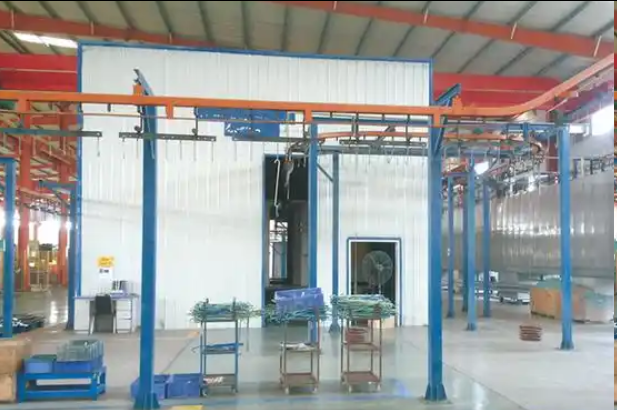

懸掛式柔性輸送線在長期運行中可能因機械磨損、電氣故障或安裝缺陷出現各類問題，以下是常見故障及成因、解決方案的詳細解析：
一、機械系統故障
1. 鏈條卡頓 / 跳齒
典型現象：運行時出現周期性異響，吊具運行速度忽快忽慢，嚴重時導致停機。
核心原因：
軌道接頭錯位(公差超過 0.5mm)或焊點毛刺卡住鏈條;
鏈條長期未潤滑，滾子與套筒咬死(摩擦系數>0.3);
張緊裝置失效，鏈條垂度過大(超過跨度 1.5%)導致跳齒。
解決方案：
用角磨機打磨軌道接頭毛刺，重新校準接頭水平度(偏差≤0.2mm);
拆卸卡頓段鏈條，用煤油清洗后涂抹高溫潤滑脂(滴點≥260℃);
調節張緊螺桿，使鏈條垂度控制在跨度 0.8%-1%，并加裝防松螺母。
2. 吊具晃動 / 脫落
典型現象：吊具運行時左右擺動幅度>50mm，或懸掛螺栓松動脫落。
關鍵成因：
吊具懸掛軸與軌道滾輪間隙過大(正?！?.3mm);
負載偏心超過設計值(如單側負載偏差>15%);
安裝時吊具間距不均勻(誤差>10mm)導致共振。
解決措施：
更換磨損的滾輪軸承(游隙≤0.05mm)，加裝防晃導輪;
調整工件吊裝位置，確保重心與吊具中心偏差≤30mm;
按設計圖紙重新標定吊具安裝間距，誤差控制在 ±5mm 內。
二、驅動系統故障
1. 電機過熱停機
異常表現：運行中電機溫度超過 80℃，熱保護開關跳閘。
主要誘因：
減速器齒輪油污染(NAS 等級≥9 級)或油量不足(低于油標下限);
負載超過額定值(如 1.5 倍設計載荷長期運行);
電機散熱風扇積塵(風量降低 30% 以上)。
處理方案：
更換齒輪油(粘度等級 ISO VG 220)，清洗減速器內部雜質;
檢測實際負載(用拉力傳感器)，拆除超載工件或更換大功率電機;
用壓縮空氣吹掃電機散熱片(氣壓≤0.4MPa)，必要時更換風扇。
2. 運行速度不穩定
故障特征：輸送線時快時慢，速度波動超過 ±5% 額定值。
可能原因：
變頻器參數設置錯誤(如加速時間<1.5 秒導致電流沖擊);
編碼器信號干擾(線纜未穿金屬波紋管，EMI 噪聲>30mV);
驅動鏈輪磨損(齒形偏差>0.1mm)導致傳動比變化。
解決步驟：
重新設定變頻器參數(加速 / 減速時間≥2 秒)，啟用扭矩濾波功能;
更換雙絞屏蔽編碼器線，穿鍍鋅鋼管敷設并單端接地;
測量鏈輪齒頂圓直徑，磨損超過 2mm 時整體更換鏈輪組。
三、電氣控制系統故障
1. 傳感器誤動作
常見問題：接近開關誤檢測導致停機，或光電傳感器漏檢工件。
根本原因：
傳感器安裝位置偏移(距離檢測面超過額定值的 120%);
粉塵 / 油污覆蓋檢測窗口(透光率<70%);
強電磁場干擾(如焊機距離傳感器<1 米)。
應對策略：
用激光測距儀校準傳感器安裝距離(誤差≤±1mm)，加裝防護擋板;
每周用無水乙醇擦拭檢測窗口，對粉塵環境改用高頻振蕩型接近開關;
傳感器線纜與動力電纜間距≥300mm，必要時加裝金屬屏蔽網。
2. PLC 程序異常
故障表現：設備無規律停機，或執行動作與指令不符。
潛在因素：
程序邏輯沖突(如多個輸出點同時激活);
存儲器電池失效(電壓<2.5V)導致程序丟失;
輸入模塊受浪涌沖擊(電壓尖峰>24V±20%)。
處理方法：
用編程軟件檢查程序邏輯，添加互鎖保護(如電機正反轉延時≥1 秒);
更換 PLC 主板電池(型號 CR2032)，重新下載備份程序;
在輸入回路加裝浪涌保護器(響應時間<1ns)，接地電阻≤4Ω。
四、軌道系統故障
1. 軌道變形 / 下沉
典型癥狀：輸送線運行時發出 “咯噔” 聲，吊具通過某段時明顯卡頓。
主要成因：
支撐立柱間距過大(超過設計值 20%)導致軌道下垂;
長期重載運行(超過額定載荷 15%)使軌道產生塑性變形;
安裝基礎沉降(不均勻沉降量>5mm)。
修復措施：
按設計圖紙?jiān)鲈O(shè)中間支撐(跨度≤6 米)，用水平儀校準軌道直線度(每米偏差≤0.2mm);
更換高強度軌道(材質 Q355B)，限制載荷不超過額定值的 90%;
對基礎進行注漿加固，重新調整軌道水平度(全長度高差≤3mm)。
2. 軌道接口磨損
問題特征：接頭處出現凹槽(深度>1mm)，鏈條通過時跳動明顯。
關鍵原因：
軌道材質硬度不足(HB≤200)，長期摩擦導致磨損;
接頭螺栓松動(扭矩<設計值的 80%)，產生微動磨損。
解決方案：
對磨損段軌道堆焊耐磨焊條(如 D212)，打磨后硬度達 HB300-350;
用扭矩扳手按標準力矩(如 M12 螺栓 35-40N?m)緊固接頭螺栓，加裝防松墊片。
五、特殊工況下的故障
1. 高溫環境中的故障(如涂裝線)
常見問題：潤滑脂碳化(溫度>120℃)導致鏈條卡死，電氣元件熱失效。
應對方案：
改用二硫化鉬高溫潤滑脂(使用溫度 - 60℃~350℃)，每班次補充潤滑;
電氣柜加裝強制風冷裝置(進風量≥300m3/h)，溫度超過 50℃時啟動風扇。
2. 潮濕環境中的故障(如清洗車間)
典型故障：鏈條生銹卡滯，接近開關進水短路。
解決措施：
鏈條表面鍍硬鉻(厚度 8-12μm)，每周噴涂防銹劑;
傳感器選用 IP67 防護等級，接線處用防水接頭(扭矩≥15N?m)密封。
六、故障預警與預防措施
安裝監測系統：在關鍵部位加裝振動傳感器(采樣頻率 10kHz)、溫度傳感器(精度 ±0.5℃)，通過 PLC 實時監控?cái)?shù)據，設定閾值(如振動加速度>1.5g 時報警);
建立故障數據庫：記錄各部件歷史故障時間、原因及解決方案，如鏈條每運行 8000 小時需檢查磨損情況;
定期性能測試：每季度進行 120% 額定載荷試運行，持續 4 小時，檢測各系統溫升與形變(允許溫升≤30℃，形變≤0.1%)。
總結：故障處理的優先級原則
安全優先：發現吊具脫落、電機冒煙等緊急情況，立即按下急停按鈕并切斷主電源;
根源治理：避免僅修復表面故障(如更換鏈條而不檢查軌道磨損)，需系統性排查關聯部件;
預測維護：通過油液分析(鐵含量>50ppm 時預警)、超聲波檢測(軸承異響≥65dB 時報警)等手段提前發現潛在問題。
