柔性輸送線的結構系統

柔性輸送線系統結構系統包含梁、支腳、電纜槽和幾種類型的梁連接裝置。鋁型材結構系統確保系統靈活、結實。提供一系列的支腳，從重型壓鑄鋁支腳到可調式支腳和腳踏板等應有盡有。產品范圍結構系統：SW、LW、BW、YLW、YSL、YQW、EJW系列。柔性鏈板輸送線特點大部分輸送機支撐設計基于立式支撐梁，并在必要時結合使用水平支撐梁。支撐梁提供多種尺寸選擇，適合各種輸送機尺寸。各種各樣的模塊化凸式鋁制梁，配有統一的 T 形凹槽。標準的部件分類，適用于每個應用區域。可使用簡單的手動工具輕松組裝、調節和拆卸。

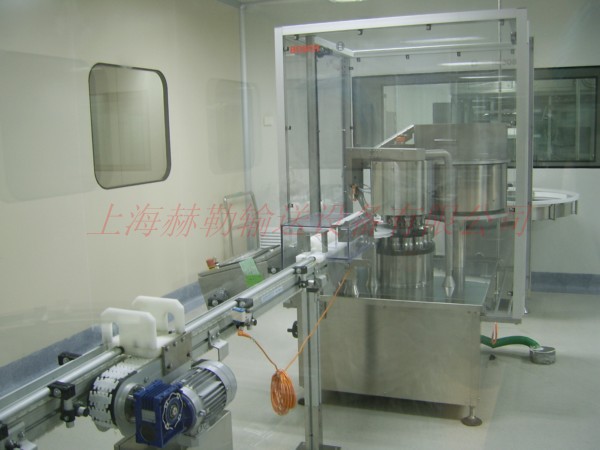

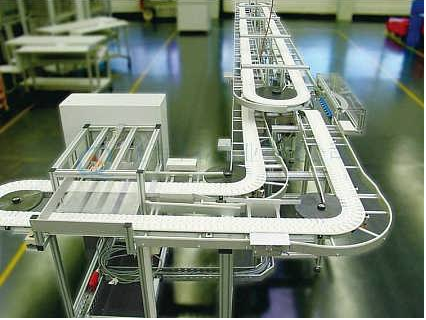

柔性鏈輸送機目前的產品生產線中扮演著重要的角色，他是一種模塊組合立體多功能的輸送系統。一般采用的是鋁型材骨架，或則不銹鋼材料的框架，塑鋼的輸送鏈板。輸送鏈利用兩節鏈節之間經過精心設計的相互錯開的讓位結構和鉸鏈配合，使其能在空間上進行大限度的彎曲。應用十分廣泛。

柔性輸送機的基本組成包括中央控制系統和柔性輸送帶。中央控制系統一般由PLC或PC或單片機、傳感器、控制臺、執行元件組成，而柔性輸送帶則由以下基本部分構成。

(1)輸送鏈：由度工程塑料制成。可分為平板鏈、通用鏈、鋼頂鏈、楔形連、滾珠鏈、毛刷鏈、彈性鏈等。輸送鏈利用兩節鏈節之間經過精心設計的相互錯開的讓位結構和鉸鏈配合，使輸送鏈能夠在水平方向和豎直方向上自由拐彎，從而實現整個輸送帶在空間上拐彎。

(2)輸送梁：由表面經陽極氧化處理的鋁合金型材或不銹鋼材料和摩擦滑軌構成。可分為標準型、加強型。

(3)驅動裝置：由粉末冶金工藝壓鑄成型的鋁制驅動頭尾構成。分為單驅動、雙驅動和中間驅動等。主動元件一般為電機。

(4)輸送架體：也是由表面經陽極氧化處理的鋁合金型材或不銹鋼材料構成。分為輕型、中型、重型。

(5)導向裝置：可使物料始終在鏈板中間位置運行的兩邊護欄。

(6)轉彎裝置：鏈板轉彎時的內支撐裝置。分為水平彎頭、垂直彎頭、水平輪彎頭及水平輪等。

(7)附件：有連接件、盛液盤等。將以上部件組裝起來，就成為一臺柔性輸送機。
